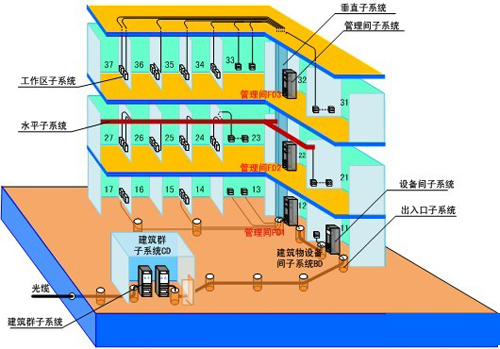

　　校園網綜合布線總體系統解決方案設計：整個綜合布線系統由工作區子系統、水平子系統、管理子系統、垂直干線子系統、設備間子系統構成。

　　(一)工作區子系統的設計

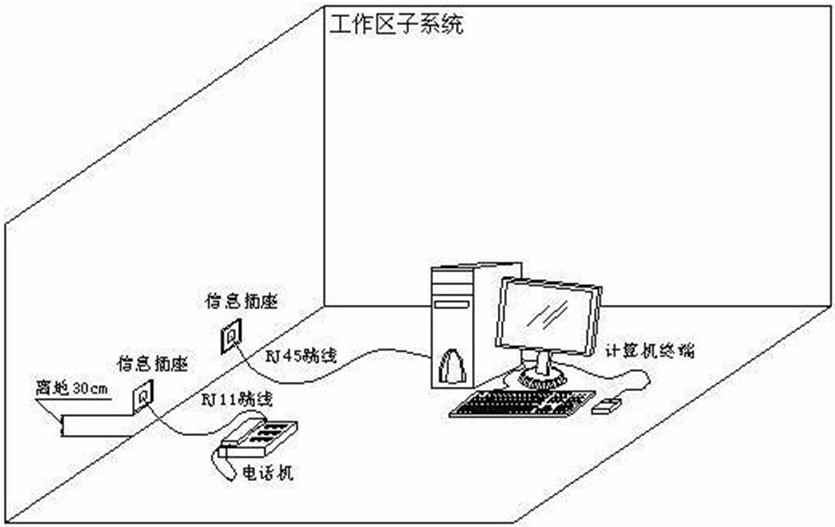

　　工作區子系統布線由信息插座至終端設備的連線組成，是插座到用戶終端的區域，包括所有用戶實際使用區域。

　　信息插座采用地面安裝形式，也可以采用墻面安裝方式。信息插座選用RJ45 型插座。墻面安裝插座盒底邊距地300mm，在地面插座盒內和墻面信息插座旁安裝單相三孔電源插座。工作區子系統為滿足信息高速傳輸具體情況，全部選用超五類系列信息模塊，性能全部超過國際標準ISO IS 11801的指標。而數據點采用超5類RJ45信息插座模塊，其功能100MHz時其最差線對近端串音衰減高達44dB。

　　(二)管理子系統設計

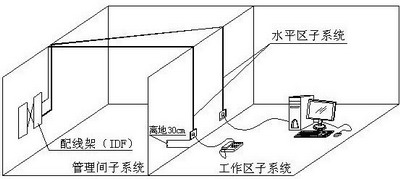

　　管理子系統連接水平電纜和垂直干線，是綜合布線系統中關鍵的一環，常用設備包括配線架、理線架、跳線和必要的網絡設備。

　　其作用是為連接其他子系統提供連接手段，允許將通信線路定位或重新定位到建筑物的不同部分，以便能容易地管理通信線路，使移動設備時能方便地進行跳接。為方便維護，必須要對整個布線系統的電纜、連接硬件、空間、走道等進行統一管理。許昌學院校園網設計方案中，將各個樓層的信息點通過PVC管槽走墻邊通向各個樓層的配線機柜，機柜里放置超5類24口配線架，對各個信息點的接頭進行跳線配置，再通過配線架與交換機相連。采用超5類24口配線架，可安裝在19標準機架上，只占用1U空間，占用地方小，搬運遷移方便。

　　(三)垂直干線子系統設計

　　1. 干線子系統選型

　　垂直干線的設計必須滿足用戶當前的需求，同時又能適合用戶今后的要求。為此，我們采用6芯多模室內光纜，支持?jǐn)?shù)據信息的傳輸。其功能在于多用途室內布線光纜是由若干根單模或多模單芯緊套光纖圍繞中心加強構件膠合成纜芯后，外加繞包層，再套上PVC或低煙無鹵(LSZH)材料外護套構成。由于多模光纖光耦合率高，纖芯對準要求相對較寬松。當計算機數據傳輸距離超過100米時，用光纖作為數據主干將是最佳選擇，并具有大對數電纜無法比擬的高帶寬和高保密性、抗干擾性。隨著計算機網絡和光纖技術的發展，光纖的應用愈來愈廣泛。光纖的數據傳輸速率可達1Gbp/s以上，可滿足學院校園網信息化的需求，適應計算機網絡的發展。

　　2. 干線電纜布設方法

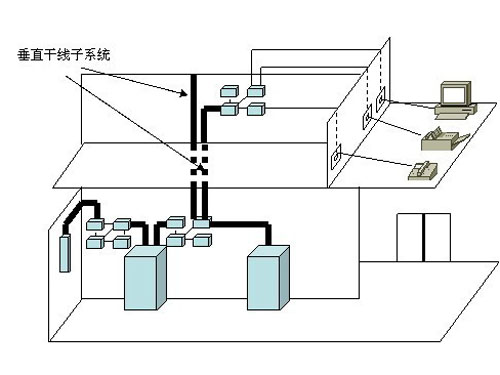

　　垂直干線子系統的作用是把主配線架與各分配線架連接起來，在許昌學院垂直干線子系統中連接計算機中心機房至樓層配線間的主要是主干光纖和大對數電纜。目前擬用多模光纜進行，由于構架千兆校園網主干，也方便日后的網絡擴展，干線電纜將使用明鋪金屬線槽由連接設備傳遞到設備間并送至最終接口。而計算機數據線路采用6芯室內多模光纜。其優點是傳輸損耗小、抗干擾能力強、頻帶較寬，也是為了適應將來信息技術發展的要求。垂直干線電纜(包括雙絞線和光纜)沿弱電豎井中架設的金屬線槽內(規格為200mm ×100mm)敷設，電纜與金屬線槽每米設一固定點。

　　(四)設備間子系統設計

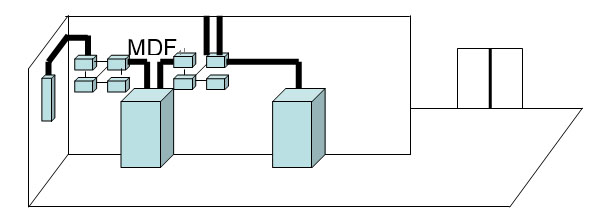

　　設備間子系統是整個布線數據系統的中心單元，實現每層樓匯接來的電纜的最終管理。

　　設備間是在每幢大樓的適當?shù)攸c設置進線設備，進行網絡管理以及管理人員值班的場所。由綜合布線系統的建筑物進線設備，數據、計算機等各種主機設備及其保安配線設備等組成，主要用于匯接各個IDF，包括配線架、連接條、繞線環和單對跳線等。設備間子系統所有進線終端設備采用色標區別各類用途的配線區。為滿足各種計算機網絡系統對布線系統的要求。計算機網絡可以通過光纖跳線組成結構航的線路連接，并通過各種網絡協議支持著各種計算機網絡。

　　(五)建筑群子系統設計

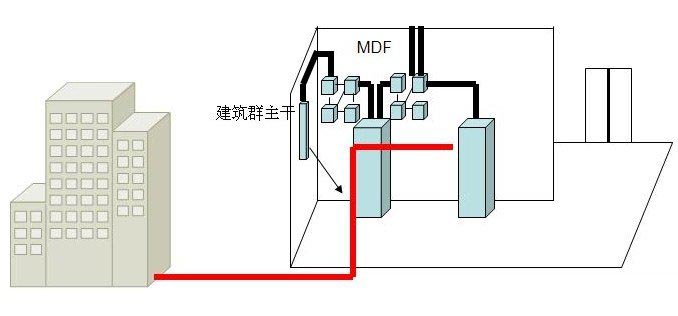

　　建筑群子系統將一棟建筑的線纜延伸到建筑群內的其它建筑的通信設備和設施。

　　它包括銅線、光纖、以及防止其它建筑的電纜的浪涌電壓進入本建筑的保護設。在民政學院校園網綜合布線設計方案中各樓間的距離都超過了100米，而當計算機數據傳輸距離超過100米時，用光纖作為數據主干將是最佳選擇，并具有大對數電纜無法比擬的高帶寬和高保密性、抗干擾性。因此各樓間的連接采用6芯多模室內光纜，支持?jǐn)?shù)據信息的傳輸。在許昌學院校園網綜合布線設計方案中，將使用光纖把各教學辦公綜合樓、教學樓、圖書館互聯，并集中于圖書館一樓網絡中心，其敷設方式室內采用金屬橋架，室外采用暗埋深溝填鋪的方式進行。在設計中進入主設備間的所有光纖、大對數電纜、網通電纜都采用金屬橋架或鋼管進行硬件保護，同時采用IDC線對保護器對銅纜予以電氣保護，避免人員和設備免遭外部電壓和電流的傷害。

　　(六)線槽及線纜布設要求

　　1. 安裝前注意事項

　　主機房內預留接地端子，接地線與建筑共用接地系統連成一體。各樓層配線柜單獨接地，接地導線截面為20mm2，各段金屬橋架和鋼管應保持電氣連接，并在兩端做良好接地。

　　2. 符合規范化標準

　　結構化布線的實施設計不僅要做到設計嚴謹，滿足用戶使用要求，還要使其造價合理，符合規范化標準。國際和國內對結構化布線有著嚴格的規定和一系列規范化標準，這些標準對結構化布線系統的各個環節都做了明確的定義，規定了其設計要求和技術指標。

　　3. 線槽線纜布設要點

　　PVC管道布設:管道可以明敷或預埋，在線路中間要注意管道的拐彎半徑必須滿足線纜最小半徑要求。金屬管道和強電系統保持足夠距離，并且保護接地。

　　金屬橋架安裝:金屬橋架用于本設計弱電系統的線纜敷設，所以其大小要求考慮所有弱電系統線纜的使用，要注意橋架的拐彎半徑必須滿足線纜最小半徑要求。金屬橋架要盡量和強電系統的管線保持足夠距離，并且保護接地。

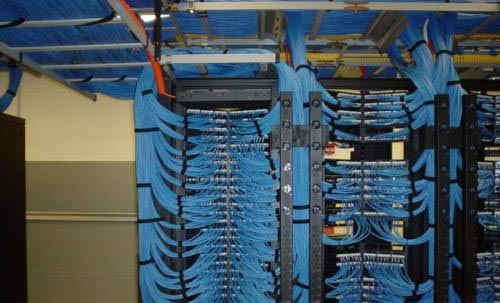

　　布線線纜：每個系統線纜在管道和橋架內要求分開布放、綁扎，在布線纜時，避免拉力過大和不勻，線纜頭要有標簽編號，方便識別。
