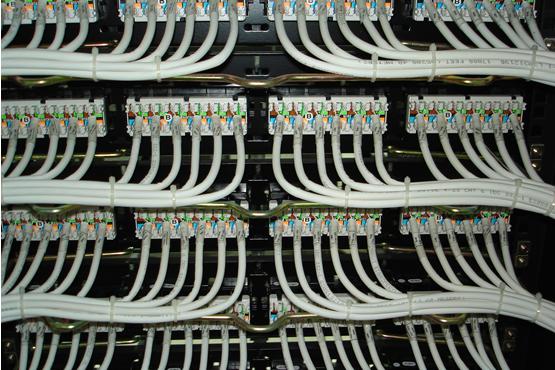

校園網網絡綜合布線方案如下：
最簡單的方案;把機房放在3樓或4樓(節省線纜)，不用樓層管理子系統，把線直接歸入機房，不用配線架，直接做水晶頭插交換機，不用信息面板，進入各屋后用pvc線槽直接出線接水晶頭連接計算機。
方案二：以機房為準，由上到下做一個垂直干線子系統(用光纖連接)，每個樓層用一臺帶光纖連接的交換機，由于點位較少，另一個可以選擇16孔等不帶光纖連接的(用網線直接串)，信息面板，配線架同上(不用，要是想做給領導看單說)
方案三：每個房間放一直兩條線(另一條備用)，到各個房間后用4、6、8孔小型交換機連接(超級便宜)，這樣即使每個房間放兩條線的話才22個信息點，這樣用一臺24口的普通交換機就夠了。網速要是要求百兆以內，超五類線纜足夠。
注意事項：每層增加30臺電腦的話用電量就大約到了9000w,所以你供給電腦的電源就要在64安培以上，電纜要在4平方以上(根據顯像管顯示器計算，如果是液晶顯示器以上配置絕對安全。

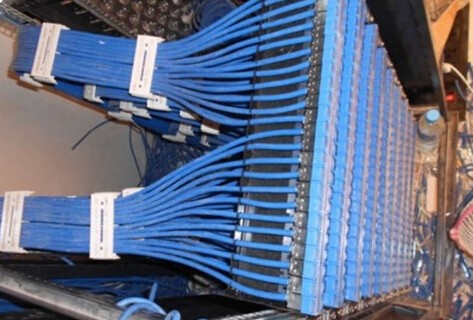

校園網網絡綜合布線方案設計原則：
1)全部采用符合綜合布線標準的產品 項目中采用的所有產品均符合國際EIA/TIA 568 及國內布線相關標準。
2) 水平和骨干電纜系統采用星形拓?fù)洌?水平電纜長度最大不能超過90米(295尺)，如果考慮跳線、接插線和設備電纜，可再增加10米，超過10米的長度，應從水平配線系統的90米限額中減去。
3) 對于每個建筑物，所選擇的骨干電纜媒介(銅纜/光纖)應滿足業務和距離的要求。如使用光纜，每個配線間至少有6芯多模62.5/125μm GI光纖(推薦使用12芯光纖)，在距離超過2,000米(6,560尺)時，推薦使用單模光纖，各配線間的話音和數據骨干電纜分開。
4) 符合布線標準的結構化設計，便于信息點的增加、擴展、變更、移動，易于系統維護管理。
5) 在每個主配線終端和通信配線間的話音和數據終端應分開。
6) 每個工作站或工作區域應有兩條四對專用水平電纜，分別用于話音、數據。
7) 電信配線間的位置設置應滿足90米(295尺)的最長水平配線要求。超出90米時，采用多個配線間。
8) 綜合考慮學校經濟水平，不可超過能力范圍。
