在無線網絡成為家庭和中小企業組建網絡的首選解決方案的同時，由于房屋基本都是鋼筋混凝土結構，并且格局復雜多樣，環境對無線信號的衰減嚴重。只使用一臺無線AP，則難于覆蓋所有區域，存在信號盲點的問題。為了增加無線網絡覆蓋范圍，每個部門都放置一個無線路由器，通過WDS連接就可以實現整個區域的完美覆蓋，消除盲點。
WDS架構可以做到一對多，并且橋接的對象可以是無線網路卡或者是有線系統。所以WDS最少要有兩臺同功能的AP，最多數量則要看廠商設計的架構來決定。
無線網絡拓?fù)鋱D：
下面我們來看一下一般的應用場景圖：
▲ 拓?fù)鋱D
上圖所示為一小型企業無線網絡，人力資源部、財務部、市場部三個房間。如果只使用1個無線路由器，可能會出現一些計算機搜到信號很弱或者搜索不到信號，導致無法連接無線網絡。
在此我們的解決方法就是在三個房間分別放置一臺無線路由器，三個無線路由器通過WDS連接就可以實現整個區域的完美覆蓋、消除盲點。 原理是，無線路由器B作為中心主無線路由器，無線路由器A、C與無線路由器B建立WDS連接。
下面看一下具體的設置步驟：
注意：不同廠商的設置方法不太相同，在進行無線網絡組建時，建議最好選擇同一廠商同一型號的產品 。例如：TenDa無線路由器的無線分布式系統就有有三種模式:Lazy、Bridge、Repeater。而且每一種模式會影響到對方的模式設置。而TP-Link的配置就相對要簡單些。
在此我就以TP-LINK無線路由器為例，看一下具體的設置：
一、中心主無線路由器B的設置
首先，無線網絡基本設置

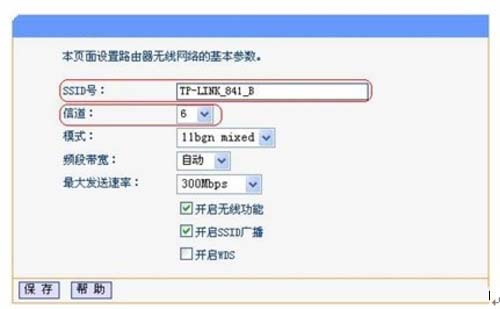

登陸無線路由器B上，找到無線網絡基本設置，在此界面中設置“SSID號”、“信道”，如下圖所示：
▲ SSID 設置
然后，設置無線安全。

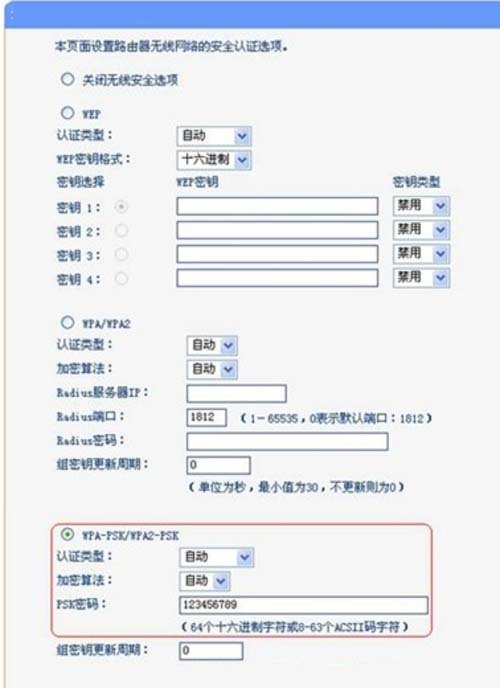

也就是設置無線信號加密信息，方法是，進入無線路由器的無線安全設置界面，如下圖所示：
▲ 安全設置
設置成功后，一定要記住無線路由器B設置后的SSID、信道和加密設置信息，在后續從無線路由器A和從無線路由器C的配置中需要應用。
二、無線路由器A設置。
首先，.修改LAN口IP地址。

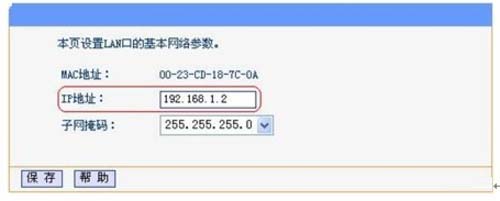

方法是，在網絡參數-LAN口設置中，修改IP地址和B路由器不同(防止IP地址沖突)，如192.168.1.2，保存，路由器會自動重啟。如下圖所示：
▲ IP地址設置
然后，在A路由器上啟用WDS功能。
方法是，在路由器重啟完畢后，用更改后的LAN口IP地址重新登陸無線路由器A，在無線設置-基本設置中勾選“開啟WDS”，如下圖所示：
▲ 啟用WDS
再次，進行 WDS設置。也就是建立與主路由器的聯系

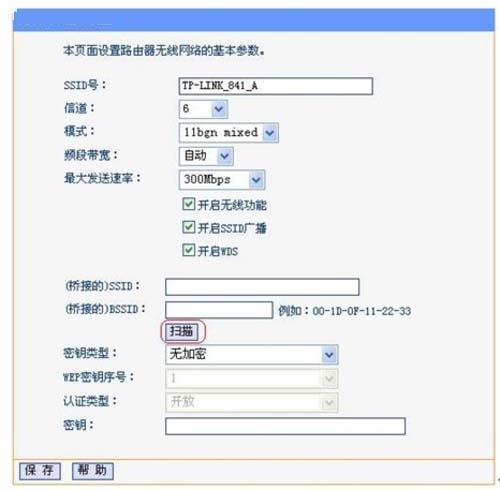

方法：點擊“掃描”，搜索周圍無線信號，如下圖所示：
▲ 掃描主路由器

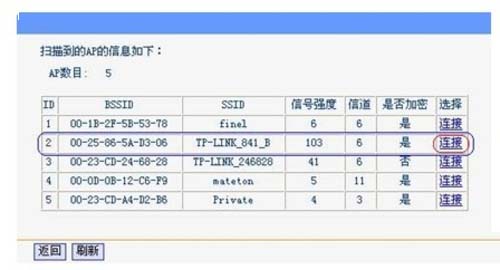

在掃描到的信號列表中選擇B路由器SSID號，如TP-LINK_841_B,點擊“連接”。如下圖所示：
▲ 連接

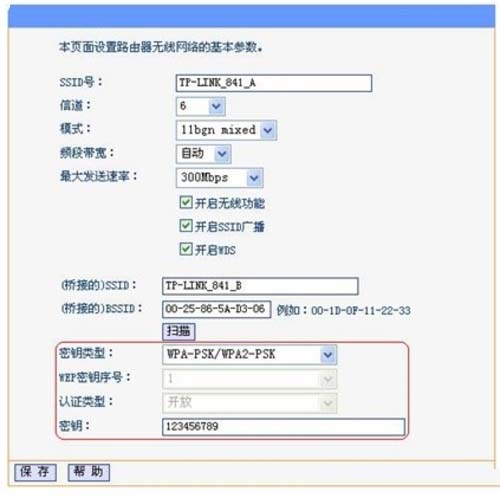

還有一點要注意：一定要將信道設置成與B路由器信道相同，設置加密信息和B路由器相同，保存，最終設置的結果，如下圖所示：
▲ 安全設置與主路由器相同
最后，關閉DHCP服務器。在DHCP服務器中，選擇“不啟用”，保存，重啟路由器。
無線路由器A配置完成。此時無線路由器A與無線路由器B已成功建立WDS。
至于無線路由器C設置步驟與無線路由器A的配置完全相同，唯一不同的就是需要注意修改LAN口IP地址時，確認修改后的IP地址與網絡中已有設備或計算機不能沖突，其他地方的設置是一樣的。怎么樣?中小企業無線網絡的設置就這么簡單的，So easy!快去試試吧。
如果您對企業無線網絡的穩定性和易管理比較重視，還是選擇采用無線AP+無線控制器，可以有效防止信號不好，總是掉線的問題，無線設備品牌如：思科無線AP、思科無線AC、華為、H3C無線產品等等。雖然創業公司資金上可能并不合適采購比較貴的方案，但是像部分答主那樣自己搭建造成的網絡安全性，可用性問題反而大大浪費了本可以用于快速發展的人力物力。
